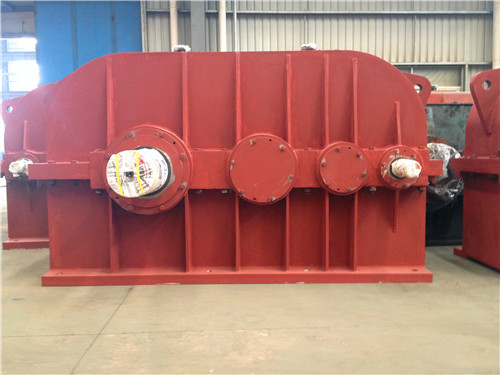

起重減速機振動檢查標準操作流程（SOP）
一、檢查目的
通過定量監測振動參數（速度、峰值、頻譜），識別減速機早期故障（如齒輪磨損、軸承損壞、聯軸器不對中、基礎松動等），避免設備突發失效，保障起重作業安全，延長設備使用壽命。
二、適用范圍
適用于橋式起重機、門式起重機、塔式起重機等各類起重設備的齒輪減速機（含行星減速機、圓柱齒輪減速機、三環減速機等），涵蓋空載、額定負載及偏載工況下的振動檢測。
三、前期準備
1. 工具與設備
類別    具體工具 / 設備    要求
振動測量    振動分析儀（如測振儀 VM-63A、頻譜分析儀）    1. 測量范圍：速度 0.1~100 mm/s（RMS），頻率 10~1000 Hz；
2. 精度 ±5%，支持徑向 / 軸向 / 垂直 3 方向測量；
3. 具備頻譜分析、數據存儲功能，定期校準（每年 1 次）。
輔助工具    磁吸式傳感器（≥200N 吸力）、螺紋安裝座、扳手、水平儀    1. 傳感器頻率響應 10~1000 Hz，磁吸面清潔無油污；
2. 扳手適配減速機固定螺栓規格。
安全裝備    安全帽、防滑鞋、安全帶、絕緣手套、手電筒    高空作業時必須佩戴安全帶，帶電設備附近需絕緣防護。
數據記錄    記錄表（含設備信息、測量參數、標準值）、手機 / 相機    記錄表需包含設備編號、型號、運行時間、負載情況等字段。
2. 技術資料
減速機說明書（確認額定轉速、齒輪齒數、軸承型號、安裝要求）；
歷史振動數據（近 3 次檢測記錄，用于趨勢對比）；
相關標準（ISO 10816-3《機械振動 第 3 部分：額定功率大于 15kW、額定轉速在 120r/min 至 15000r/min 之間的工業機器的振動評定》、GB/T 6075.3《機械振動 在非旋轉部件上測量評價機器的振動 第 3 部分：額定功率大于 15kW、額定轉速在 120r/min 至 15000r/min 之間的機器》）。
3. 設備狀態確認
減速機運行時間≥30 分鐘，達到穩定工作溫度（油溫 40~80℃）；
起重設備無負載或處于額定負載狀態（根據檢查需求確定），運行平穩，無明顯沖擊、異響；
設備周邊無障礙物，測量區域無油污、粉塵堆積，基礎螺栓無松動；
聯軸器、地腳螺栓、防護罩等部件安裝牢固，無缺失或損壞。
四、核心操作步驟
1. 測量點定位（關鍵部位，每點測 3 個方向）
測量部位    方向（與軸心線關系）    目的
輸入軸軸承座（近端 / 遠端）    徑向（水平 / 垂直）、軸向    檢測輸入軸軸承磨損、聯軸器不對中
輸出軸軸承座（近端 / 遠端）    徑向（水平 / 垂直）、軸向    檢測輸出軸軸承磨損、負載傳遞異常
機殼中部（齒輪嚙合區）    徑向（水平 / 垂直）    檢測齒輪嚙合精度、齒面磨損
地腳螺栓附近    垂直方向    檢測基礎松動、安裝精度偏差
注意事項：
傳感器與測量面垂直貼合，磁吸式傳感器需確保無空氣間隙（可涂抹少量耦合劑）；
測量面需平整、無銹蝕（若表面粗糙，需提前打磨光滑）；
同一測量點每次檢測位置保持一致（可做標記），確保數據可比性。
2. 振動參數測量
啟動振動分析儀，選擇 “速度有效值（RMS）” 作為核心參數（單位：mm/s），同時記錄峰值（mm/s）、峰峰值；
每個測量點依次測量徑向（水平、垂直）、軸向，每個方向測量時間≥2 秒，讀取穩定數值后記錄；
若設備支持頻譜分析，對異常點（數值接近 / 超過標準值）進行頻譜采集，分析頻率范圍 10~1000 Hz，重點關注：
轉頻（輸入軸 / 輸出軸轉速對應的頻率，f=n/60，n 為轉速 r/min）；
齒輪嚙合頻率（f_z=z×f，z 為齒輪齒數）；
軸承特征頻率（根據軸承型號查詢，如深溝球軸承外圈故障頻率 f_o=0.3×z×f）。
3. 工況記錄
同步記錄以下信息，便于后續分析：
設備運行參數：轉速（r/min）、負載率（%）、油溫（℃）；
環境條件：溫度（℃）、濕度（%）、是否有外部沖擊（如重物起吊瞬間）；
近期維護情況：是否更換潤滑油、調整聯軸器、緊固螺栓等。
五、數據判定與標準
1. 振動速度有效值（RMS）判定標準（參考 ISO 10816-3，適用于起重減速機）
設備類型    振動等級    速度有效值（mm/s）    處理要求
齒輪減速機（額定功率＞15kW）    正常    ≤2.8    繼續常規監測
注意    2.8~4.5    增加監測頻次（每周 1 次），排查輕微異常
警告    4.5~7.1    停機檢查（潤滑油、聯軸器、螺栓）
危險    ＞7.1    立即停機，拆解檢修（齒輪、軸承）
補充說明：
行星減速機因結構特殊，正常振動值可放寬 10%~15%；
設備制造商有明確標準的，優先執行廠家規定（如三環減速機通常要求≤3.5 mm/s）。
2. 頻譜分析判定
正常狀態：嚙合頻率峰值清晰，無明顯諧波，轉頻、軸承特征頻率無異常峰值；
異常狀態：
齒輪磨損：嚙合頻率諧波（2f_z、3f_z）增大，峰值超過基波的 30%；
軸承故障：對應軸承特征頻率出現尖銳峰值，且峰值隨時間持續上升；
聯軸器不對中：2 倍轉頻（2f）峰值顯著增大，軸向振動值高于徑向；
基礎松動：垂直方向振動值波動大，轉頻及諧波均有異常。
六、異常處理流程
1. 輕度異常（振動值 2.8~4.5 mm/s）
復查確認：更換傳感器位置或工具，排除測量誤差；
排查外部因素：緊固地腳螺栓、聯軸器螺栓，檢查潤滑油油位（需在油窗中線以上）、油質（無發黑、乳化）；
跟蹤趨勢：每周檢測 1 次，持續 3 周，若數值穩定或下降，恢復常規監測；若持續上升，升級處理。
2. 中度異常（振動值 4.5~7.1 mm/s）
停機檢查：
檢查聯軸器對中精度（用水平儀 / 百分表測量，徑向偏差≤0.1 mm，角偏差≤0.2°）；
取樣分析潤滑油（若水分＞0.1% 或雜質含量＞0.02%，立即更換）；
檢查齒輪嚙合面（通過觀察孔或拆防護罩，無明顯點蝕、磨損、斷齒）；
處理措施：調整聯軸器對中、更換潤滑油，復測振動值，若仍不達標，安排進一步檢修。
3. 重度異常（振動值＞7.1 mm/s）
緊急停機：禁止繼續使用，避免故障擴大；
拆解檢修：
檢查軸承（有無卡死、異響、磨損，必要時更換）；
檢測齒輪精度（齒側間隙、齒面硬度，若磨損超標，更換齒輪副）；
檢查輸出軸 / 輸入軸彎曲變形（圓跳動≤0.05 mm）；
檢修后驗證：空載、額定負載下分別檢測振動值，需≤2.8 mm/s 方可投入使用。
七、安全與質量控制
1. 安全注意事項
高空作業時，需搭設腳手架或使用登高設備，安全帶掛點牢固，禁止單手操作；
靠近旋轉部件（如聯軸器、齒輪）時，佩戴防護手套，避免衣物卷入；
設備運行中禁止觸摸傳感器測量面，防止傳感器脫落損壞設備。
2. 質量控制
測量工具校準：振動分析儀每年送第三方校準，校準證書留存；
數據一致性：同一設備由同一人、同一工具測量，減少人為誤差；
記錄歸檔：每次檢測數據錄入設備檔案，建立振動趨勢曲線（推薦用 Excel 或?qū)I(yè)軟件繪制），便于長期跟蹤。
八、檢查頻次建議
設備運行時間    檢查頻次    特殊情況（增加頻次）
新設備 / 大修后    每月 1 次，持續 3 個月    -
正常運行（≤5000h）    每 3 個月 1 次    1. 起重頻繁啟停、重載作業；
2. 之前出現過振動異常；
3. 環境粉塵大、濕度高。
運行＞5000h    每月 1 次    -
九、記錄表單（示例）
設備信息    設備編號：______ 型號：______ 運行時間：______h    檢測日期：______ 檢測人：______
測量點    方向    速度 RMS（mm/s）    峰值（mm/s）    頻譜異常頻率（Hz）    判定結果
輸入軸軸承座（近端）    徑向水平
徑向垂直
軸向
輸出軸軸承座（遠端）    徑向水平
...（其余測量點）    ...
工況記錄    轉速：r/min 負載率：% 油溫：______℃    環境溫度：℃ 濕度：%
處理措施    ____________________________________________    復查日期：______
通過以上標準化流程，可實現起重減速機振動的精準檢測與故障預警，操作聚焦實踐落地，兼顧通用性與針對性，適用于現場維護人員直接執行。
